商品紹介
屋内・屋外の特定エリアを無線LAN化する「セクターアンテナ」
本製品を設置することにより、無線LANエリアを絞って、パソコンやスマートフォンなどへの無線LAN通信環境を提供します。耐環境性能に優れ、屋外にも設置可能。屋内・屋外の広い場所を無線LANスポットにできます。
用途としては、有線による配線が難しい場所や移動端末が多い場所など、工場や、学校の講堂・ホール、イベント会場、運動場・野球場など、人々が多く集まる場所に適しています。

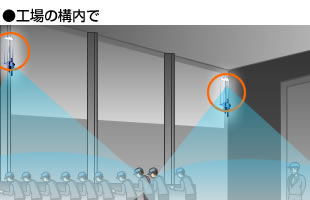

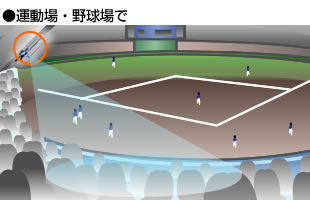

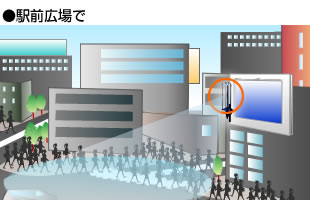

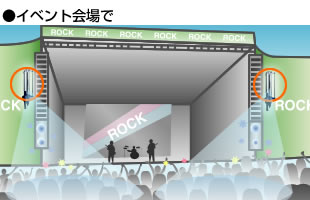

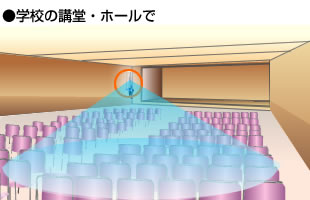

本製品を利用した無線LANスポットの例
※セクターアンテナ複数台を同一場所で設置する場合、社団法人電波産業会でガイドラインを設けています。 詳しくはこちらをご覧ください。

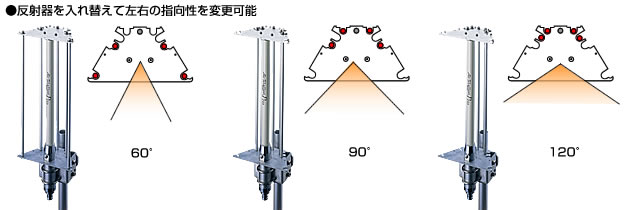

反射器の場所を入れ替えて指向角度を調整できる
反射器の場所を入れ替えることで、左右の指向性を60/90/120°に変更可能。(上下は30°固定)設置場所にあわせて使用範囲を調整できます。
また、電波が飛ぶ方向以外からのノイズの影響を受けにくいです。
セクターアンテナ規制(ARIB STD-T66)をクリアするケーブル構成
本製品複数台を同一の場所に設置する場合、干渉など軽減するために、社団法人電波産業会では無線LANに関する標準規格の中でガイドラインを設けています。バッファローではガイドラインに準じるように以下のようなアンテナケーブル「WLE-CC」の組み合わせを推奨しています。
※無線LANに関する標準規格「第二世代小電力データ通信システム/ワイヤレスLANシステム標準規格」(ARIB STD-T66)
※干渉範囲が、設置者の敷地内の場合や施設屋内の場合は、ガイドライン対象外です。

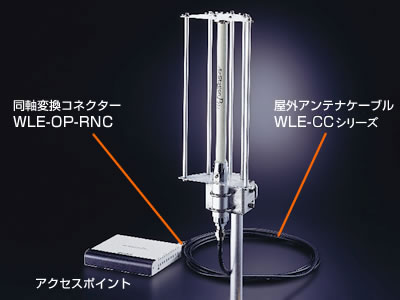

接続例
地球環境に優しい国際レベルの環境性能
RoHS基準値準拠
2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。
※RoHS基準値についてはこちらをご覧ください。
商品スペック
動作環境 | 温度 -30~60℃、湿度 0~95% |
---|---|
アンテナ | セクターアンテナ |
内蔵アンテナ数 | 1 |
VSWR | 2以下 |
適合マスト | φ25~48.6mm(40A) |
設置場所 | 屋外、屋内 |
耐水性 | 防雨型(保護等級3 防雨型) |
耐風速 | 60m/s以下 |
周波数帯域 | 2,400~2,497MHz (1~14ch) |
偏波面 | 垂直偏波 |
入出力インピーダンス | 50Ω |
水平面半値角 | 60°±5°、90°±5°、120°±5° ※反射器の位置を変更することで可変 |
垂直面半値角 | 30°±5° |
垂直面チルト | 0° |
コネクタータイプ | N-J型(同軸コネクター) |
マスト固定金具 | マストマウント方式 仰角可変±20°落下防止構造付(ただし上方向はマスト方向に設置時) |
外形寸法 | 432mm×158mm×164mm |
質量 | 約1.7kg |
製品構成 | 本体、取付金具(本体取付済み)、防水テープ/キャップ、設置マニュアル、保証書 |
